Этапы оборудования поля фильтрации септиков для загородной недвижимости: Инструкция

Степень очистки канализационных стоков – приоритетная задача любого владельца загородной недвижимости, решившего своими руками построить местную канализацию на своем участке. Если квалифицированно спроектировать и внедрить систему, она будет исправно функционировать долгие годы. И не отличаться от систем, установленных профессионалами в данной области. Интересно как это правильно сделать? Давайте будем разбираться вместе!

Итак, для очищения сточных вод в основном применяются анаэробные септики. В них нечистоты расщепляются на составляющие — твердую часть и осветленные стоки, требующие доочистки. Септики не способны полностью и полноценно провести очистку бытовых канализационных сбросов. В таком случае необходимо установить систему дополнительной доочистки – дренажное поле или его еще называют поле фильтрации.

Содержание

Что это такое?

Прежде всего, нужно разобраться, как проходит почвенная доочистка, для которой строится поле аэрации. Цель возведения этого сооружения заключается в том, что вода, проходящая через почвенный фильтр, подвергается:

  • механической фильтрации;
  • биологическому разложению под действием аэробных бактерий.

Совет! Чтобы обеспечить условия протекания биологических реакций, поля аэрации обязательно оборудуются вентиляцией. Вентиляционные трубы устанавливаются в конце каждой дрены.

Возведение ПФ

До начала строительных работ проводят ряд подсчетов и выполняют проектные расчеты

План проекта понадобится, чтобы определить разметки поля, подсчитать расходы, закупить материалы и оборудование, провести учет всевозможных особенностей расположения участка, грунта, протекания подземных вод. Правильно составленный план строительства гарантирует долгосрочную и исправную работу поля.

Как выбрать подходящее место и схему под строительство.

Схема септика должна предусматривать такие факторы:

  • 1.вид септика.
  • 2.размер территории, на которой можно разместить ПФ.

Все септики оснащены разной степенью очистки. Септики типа Топас, Астра не требует постройки поля рассеивания, вода в них очищается почти на сто процентов, и сразу из труб течет в грунт либо водоемы. Септики, сконструированные своим руками, например, из покрышек или бетонных колец, не могут самоочищаться полностью, находящиеся в них воды нуждаются в процедуре вторичного очищения.

Внимание! Элементы автономной канализации должны монтироваться линейно, прокладываться в направлении от жилого сооружения, сначала септик, за ним поляфильтрационное устройство.

Во время проектирования строительства очистной системы, надо учитывать, что определенная территория участка понадобится под сооружение фильтрационного поля.

Важно! Чем больше разветвлений будут составлять трубы, тем выше качество очистки вод.

Этап проектирования поля рассеивания

Самое главное, точно рассчитать параметры всего участка, где будет расположено поле. Чтобы получить нужную цифру, прибавим площадь полезной территории и дополнительного участка.

Полезная территория учитывает участки, которые возделывают, дополнительная территория включает:

  • 1.жилые постройки, дороги.
  • 2.ограждающие конструкции.
  • 3.канавки разводящие и предназначенные для осушения участка.

На этом этапе учитываются особенности поверхности участка, иногда возможно увеличить полезную территорию на пятьдесят процентов.

Затем вычисляются размеры поля. В этом помогут знания состава почвы и объем стоковых вод в сутки. Если известен состав и качество грунта, то можно применить объем очистительного септика.

Для приобретения самых точных расчетов полезной площади есть таблицы, содержащие данные размеры, расчеты выполнены с учетом грунтовой водопроницаемости. Самая высокая водопроницаемость у почвы, содержащей большое количество гальки и гравия. Фильтрационный коэффициент достигает двухсот метров в сутки, Для этих веществ не существует максимальных объемов сточных вод, которые они могут профильтровать, так как крупные поры между частицами свободно пропускают много жидкости.

Далее происходит подсчет количества и длины труб, вентиляционных выходов (каждая дрена должна иметь хотя бы один стояк), качественный и количественный состав фильтрационной подушки, геоткань, которой покрывают дрены. Учитывая данные подсчитать денежные затраты.

Строительные материалы, применяемые при строительстве

Для монтажа поля рассеивания понадобятся:

  • 1.Геотекстильная пленка.
  • 2.Сыпучие строительные вещества в большом объеме.
  • 3.Трубы, в которые можно вмонтировать стояки вентиляции.

Чтобы поле качественно перерабатывало поступающую жидкость, кислород должен проникать в трубу, тогда в процессе фильтрации будут участвовать и вещества фильтрационной подушки, и полезные микроорганизмы. Для размножения бактерий устанавливают системы вентиляции на концах трубы, стояки должны подниматься над грунтом на полметра, тогда очистка вод будет почти стопроцентная.

Устройство траншей для поля. Траншеи под дренажные трубы роются неглубокие, их можно сделать своими руками с помощью лопаты и ведра.

Два способа укладки труб: 1.Роется один котлован большого размера, легче для сбора дренажной подушки и монтажа труб. 2.Роются траншеи по количеству труб, это сокращает объем работы во времени.

Канавки вырываются ниже уровня промерзания почвы, чтобы стоки не замерзали. Трубы укладываются под уклоном до двух сантиметров для обеспечения самотека жидкости.

Крупная траншея может быть в форме прямоугольника либо квадрата, а небольшие канавы должны иметь одинаковую длину. Например, трубы в шестьдесят метров можно уложить в четыре канавы по пятнадцать метров, либо шесть траншей, имеющих длину десять метров. Длина очистной трубы равна расстоянию от коллекторского выхода до крайнего стояка вентиляции.

Дно траншеи, подготовленной для укладки дрен, заполняют с помощью песка, высота песка может достигать одного метра. На песок усыпают гравий либо щебень до полуметра. При необходимости прокладки дрен для водосбора их прокладывают под дренажную подушку, расстояние от подземных вод должно быть более одного метра.

Особенности прокладки дренажных труб

Трубы из пластикового материала укладываются в готовые траншеи. Их монтаж простой, главное, купить подходящие трубы. Дрены рекомендуют приобретать с сечением в сто – сто десять миллиметров. Можно купить самые простые трубы для канализации, самостоятельно сделать в них отверстия под вентиляцию. Проще не усложнять монтажный процесс и использовать готовые к применению трубы, которые бывают с гофрированной либо гладкой поверхностью, покрытые текстильным слоем либо перфорацией.

Для монтажа труб понадобятся тройники, уголки, фитинги, чтобы соединять элементы дренажных труб.

Как вмонтировать вентиляцию

Полезные микроорганизмы живут только за счет кислорода, чтобы они размножались в дренах, необходимо установить стояки вентиляции. Для устройства стояков применяют простые трубы из серого пластика, сверху устанавливают крышку, чтоб мусор не залетал внутрь трубы. Над грунтом труба вентиляции должна выступать более чем на полметра. Сами трубы можно обыграть интересным ландшафтом, чтобы не нарушить привлекательность сада.

Засыпка траншей, особенности ухода

После тщательной укладки труб траншеи наполняют сыпучими веществами. Слой щебенки над трубой должен составлять 5 сантиметров, далее кладется геотекстиль, сверху насыпают грунт, который плотно утрамбовывают. Геотекстиль предотвращает трубы от процесса гниения и иловых отложений.

Поле рассеивания образует единую систему очистки с септиком, и готов к работе. Специального ухода трубы не требуют, при правильной укладке они прослужат не меньше семи лет. При необходимости ремонта системы, проводят замену фильтра из щебня или гравия. Эксплуатационный срок можно продлить, если геотекстиль проложить перед засыпанием гравия.

Работа септика без применения поля фильтрации

Септик, не требующий оборудования поля фильтрации, имеет отсек, наполненный керамзитом. Стоковые отходы напрямую стекают в землю либо специальную яму. Крышку такого септика можно скрыть под ландшафтной красотой, чтобы не портить вид участка. Данный вид септика имеет свои недостатки. Через септик проходит с большой скоростью огромное количество жидкости, что не дает гарантии их качественной очистки при попадании вод в грунт.

Что подразумевается под полем фильтрации

Общие сведения

Фильтрационное поле нельзя использовать без самого септика, он выполняет работу по очистке стоков от первоначальных крупных частиц стоковых вод. Поле рассеивания предназначено для доочистки жидкости, прошедшей через септик.

Очистка стоков начинается в специальной емкости, в которой они делятся на разные состояния. Отходы минерального происхождения образуют осадок, жировые отходы покрывают пленкой поверхность стоковых вод. При отсутствии вентиляции, некоторые элементы нечистот разлагаются под воздействием бактерий анаэробного происхождения. Дальше воды попадают в отсек с вентиляционной системой, где на помощь в переработке приходят микроорганизмы аэробного происхождения. Они перерабатывают отходы в ил, который подходит как удобрение. После такой очистки в септике остается жидкость, еще вредная по своему составу.

Далее ее перерабатывают в воду для технических нужд, либо она проходит процесс доочистки и попадает в землю.

Доочистка происходит разными способами:

  • 1.При помощи поля фильтрации.
  • 2.При помощи инфильтратора.
  • 3.Прямо в почве.
  • 4.При помощи колодца, предназначенного для очистки.

Многоуровневая стоковая очистка сводит к минимуму использования ассенизаторских услуг, и сберегает окружающие почвы от загрязнения.

Когда необходимо сооружать фильтрационные поля? Конструкции, сооруженные для доочистки стоковых вод, работают за счет аэробных микроорганизмов, также имеют зависимость от рыхлости почвы.

Сооружать такие поля необходимо:

  • 1.в случае протекания подземны вод глубже полутора метров, состояние грунтового покрытия можно не учитывать.
  • 2.когда функционирование имеющихся полей не справляются с задачей, либо имеющиеся траншеи не успевают выполнять осушительные функции.

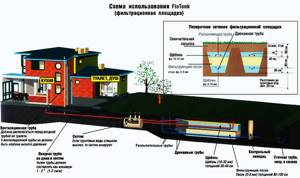

Как выглядит ПФ. Поле сооружают на большом участке, где закладывают дрены, выполняющие функции второй очистки. Доочистка таким способом имеет экономный характер, очистка не подразумевает приобретения специальных устройств.

Само поле представляет трубы, располагающиеся параллельно друг другу. Укладка труб начинается от накопителя, засыпаются при помощи песка либо щебня.

Сегодня используют практичный вариант труб из пластика.

Важно! Трубы, используемые для фильтрации, должны иметь систему вентиляции, через которую поступает свежий воздух.

Устройство очистки должно распределять стоки по канавкам и гарантировать практически стопроцентную фильтрацию, поэтому необходимо учесть строительные нюансы конструкции.

Конструктив:

  • 1.промежуток между дренажными трубами равен ста пятидесяти сантиметрам.
  • 2.укладываются трубы не длиннее двадцати метров.
  • 3.применяют трубы с сечением не более ста десяти сантиметров.
  • 4.промежутки между отверстиями в вентиляционной системе не могут превышать четырех метров.
  • 5.высота вентиляционных стояков должна быть больше полуметра.
  • 6.уклон используемых труб должен составлять 2 см на погонный метр, чтобы обеспечить самотек системы.
  • 7.каждая труба оснащена подушкой фильтрации из песка, гравия либо щебенки, имеет защитное покрытие из геоткани, предотвращающее попадание грунта.

Важно! Для качественной работы системы дополнительной очистки у грунта должна быть повышенная пропускная способность, рыхлая консистенция.

Составляющие ПФ

Очистная конструкция поля содержит такие элементы как:

  • 1.Контрольноый и распределительный колодцы, образующие единый коллектор для стоков.
  • 2.Пластиковые трубы, имеющие отверстия.
  • 3.Систему вентиляции.
  • 4.Подушки фильтрации.

Подушка фильтрации содержит гальку либо песок. Для защиты от грунта трубы покрывают геотекстилем.

Если сооружать систему доочистки своими руками, можно применить готовое коллекторное устройство из пластика, выбрав подходящий размер.

Общая схема работ

Оборудовать поле фильтрации для септика своими силами несложно – это несколько траншей со специальными перфорированными трубами, которые распыляют воду в грунте. Обычно это гофрированные трубы из жесткого пластика с утолщенными стенками. Принцип работы таков: просачиваясь через гравийную, песчаную и щебневую подушки, сточные воды окончательно фильтруются под воздействием аэробных бактерий, отстаиваются в резервуаре и попадают в грунт, специальный колодец или в естественный водоем.

Аэробная очистка проходит с постоянным доступом кислорода. Насколько эффективно будет реализация и работа фильтрационного поля на участке, зависит от типа грунта и правильного обустройства поля. Если вы не хотите причинять вред окружающей среде, то поле фильтрации в любом грунте обязательно должно быть оборудовано в таких ситуациях:

  • Грунтовые воды в регионе находятся близко к поверхности – до 1,5 метров.
  • Качество грунта недостаточно для нормальной естественной фильтрации сточных вод.

Поле фильтрации монтируется в глине и состоит из множества подземных канав с трубами. Каждая канава имеет щебневую площадку до 40 см толщиной. Щебневый слой накрывается геотекстилем, а под ним должен быть уложен песок слоем до 10 см толщиной. Геотекстиль защищает дренаж от грязи и отрицательных температур. В песке тоже укладываются дренажные перфорированные трубы. Дно дренажной канавы дополняется грунтом слоем до 10 см, который хорошо пропускает воду, сверху канаву тоже накрывают грунтом.

Трубы для поля фильтрации своими руками укладываются по определенной схеме. В трубах просверлены специальные перфорационные отверстия, распределенные по поверхности с учетом максимальной эффективности фильтрации, а также для более равномерного распределения сточных вод по дренажной системе.

Гибкие трубы (пластик, ПВХ, силикон, резина и т.д.) в фильтрационном поле использовать нельзя, чтобы не нарушать процесс фильтрации. Под давлением грунта и воды гибкие трубы могут деформироваться, что приведет к нарушениям нормативов природопользования или даже к выходу из строя септика.

Возможные неисправности

Если со временем построенные поля фильтрации стали хуже работать, то причина, скорее всего, в заиливании фильтрующего слоя. При этом отмечается нарушение водоотвода, то есть вода начинает застаиваться и плохо впитываться в грунт.

Нужно отметить, что заиливание фильтрующего слоя – явление естественное, более того, оно неизбежное. То есть, даже при соблюдении всех правил строительства и эксплуатации, поле фильтрации рано или поздно придет в негодность.

Для восстановления его работы потребуется либо переносить поле на другое место, либо разбирать его и производить полную замену фильтрующего слоя. Избежать заиливания полей аэрации невозможно, но вот замедлить этот процесс и отодвинуть время проведения ремонта устройства для почвенной доочистки вполне реально. Для этого нужно:

  • исключить попадание частичек грунта в фильтрующий слой (для решения этой задачи применяется геотекстиль, которым при монтаже оборачивается слой щебня);
  • повысить качество очистки стоков в септике.

Как можно обеспечить более высокое качество очистки жидкости в септике? Прежде всего, нужно правильно выбрать объем очистной установки. Если вместимость установки будет недостаточной, то жидкость просто не успеет хорошо отстояться и в фильтрующий слой попадает большое количество загрязнений.

Еще одним способом улучшения качества очистки является использование биофильтров. В большинстве современных септиков заводского изготовления биофильтр уже есть, поэтому качество очистки составляет 75%.

А вот в самодельных конструкциях качество очистки намного ниже и составляет около 50%. Если установить дополнительно покупной или самодельный биофильтр с засыпной загрузкой, то можно существенно повысить качество очистки и, таким образом, продлить срок службы полей фильтрации.

Итак, поле фильтрации для септика – это обязательный элемент местной канализации при условии применения энергонезависимых очистных установок. Цель постройки таких полей – обеспечение дополнительной очистки воды. Построить поля для фильтрации и аэрации воды можно и своими руками, но сначала нужно будет составить проект установки для проведения доочистки.

Дренажный тоннель как разновидность фильтрационного поля

Необходимость выбора обустройства дренажных тоннелей возникает, если в вашем доме много жильцов и система канализации нагружена максимально. То есть, необходимо постоянно сбрасывать большой объем сточных вод. Тоннели для дренажа имеют, в отличие от полей фильтрации, большое сечение труб, что обеспечивает большую скорость очистки. Следующее преимущество тоннелей – высокая механическая прочность, что позволяет сооружать поля доочистки в любом месте приусадебного участка: под тротуарами, садовыми дорожками, автостоянками или под автомобильной дорогой.

Монтаж дренажного тоннеля очень похож на установку гофрированных перфорированных труб для дренирования почвы. Поэтому автономный септик со своей системой канализации и дренажем пользуется спросом и заслужил репутацию эффективной очистной системы для утилизации сточных вод в домашних условиях.

Как сделать фильтрационный колодец

Что это такое узнаете здесь.

Заранее готовится котлован для колодца. На дно котлована укладывается песчано-гравийная подушка. Песок и щебень лучше использовать крупной фракции. Такое сочетание естественных фильтров повышает эффективность работы колодца. Преимущество колодца в том, что его можно делать на глинистой и суглинистой почве – если ниже котлована идет глина или суглинок, то достаточно в дне колодца пробурить несколько отверстий вниз, до следующего грунтового слоя.

На песчано-гравийную подушку монтируются стенки – для этого можно использовать бетонные кольца любого диаметра. Стены можно выстроить из кирпича, бетонных панелей или другого подручного материала. Верхняя плита колодца должна иметь люк для откачки сточных вод.

Подготовка проекта

Проектирование поля для септика своими руками обязательно. Глядя на чертежи, намного легче привязать работы к местности. При этом необходимо отталкиваться от нескольких основных правил:

  • Нужно правильно выбрать место для аэрации. Ваше поле фильтрации для септика должно располагаться далеко от источника питьевой воды, огорода и сада (не меньше, чем 30 метров). Дело в том, что вредные примеси при очистке сточных вод могут попадать в грунт и ухудшать качество урожая и воды для питья.
  • Из недостатков фильтрационного поля можно отметить необходимость раз в 5-7 лет откапывать трубы и промывать их, а также менять слой щебня и обновлять песочную подушку.
  • Проводя расчет полей фильтрации для септика, уточните в местном геологоразведочном филиале глубину промерзания грунта в данном регионе. Слой песка должен укладываться ниже глубины промерзания грунта. Если трубы будут закопаны выше, то зимой они могут замерзнуть, тогда система дренажа и вся канализационная система перестанут работать.
  • Длина дренажных труб рассчитывается по готовой таблице. Также необходимо учитывать такие параметры, как объем септика, тип грунта, перепады высоты и т.д. Все эти данные приведены в таблицах ниже:

Подбор и расчет поля фильтрации

Таблица №1

Тип грунта

Объем септика, м

3

1.5

2

3

4

5

6

8

10

12

15

Песок

1

1

2

2

3

3

4

5

8

10

Супесь

1

2

3

4

5

6

8

10

12

15

Суглинок

2

3

4

6

6

9

12

15

16

20

Влияние длины капилляра на перепад высот уровней жидкостей

Таблица №2

Длина капилляра, м

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

0,1

Перепад высот, м

0,12

0,24

0,36

0,479

0,599

0,719

0,839

0,959

1,079

1,198

Длина труб в зависимости от их диаметра

Таблица №3

Длина,

м

Диаметр, мм (сечение, мм

2

)

1.2 (0.94)

1 (0,79)

0.7 (0.55)

0.5 (0,39)

0.4 (0,31)

0.32 (0,25)

0.2(0.16)

50

1.5

2.2

4,5

8.9

13,9

21,8

55,7

100

3.1

4.5

9.1

17.8

27.9

43.5

111,4

150

4.6

6.7

13,6

26..7

41,8

65,3

167.1

200

6.2

8.9

18,2

35,7

55,7

87,0

222,8

250

7.7

11.1

22.7

44,6

69,6

108,8

278.5

300

9.3

13,4

27,3

53,5

83,6

130,6

334,2

350

10.8

15.6

31.8

62.4

97.5

152,3

389,9

400

12.4

17.8

36.4

7,3

111,4

174,1

445.6

450

13,9

20.1

40,9

80,2

125.3

195.8

501.3

500

15.5

22.3

45,5

89,1

139,3

217.6

557.0

550

17.0

24.5

50.0

98.0

153.2

239.4

612,7

600

18.6

26.7

54.6

107.0

167,1

261,1

668,5

650

20.1

29,0

59,1

115.9

181.0

282.9

724,2

700

21.7

31,2

63.7

124.8

195,0

304,6

779,9

750

23,2

33,4

68.2

133,7

208,9

326.4

835.6

800

24,8

35,7

72,8

142,6

222.8

348.2

891.3

850

26.3

37.9

77.3

151.5

236.7

369,9

947,0

900

27.9

40.1

81.9

160.4

250,7

391,7

1002,7

950

29.4

42.3

86.4

169.3

264.6

413.4

1058.4

1000

30,9

44,6

90,9

178,3

278,5

435,2

И 14.1

Нагрузочная способность дренажных труб

Таблица №4

Грунт

Среднегодовая температура воздуха, °С

Нагрузка, литров/сутки на 1 метр оросительных труб в поле фильтрации для септика, в зависимости от глубины наивысшего уровня грунтовых вод от лотка, м

1

2

3

Песок

До 6

16

20

22

От 6Л до 11

20

24

27

Свыше 11,1

22

26

30

Супесь

До 6

8

10

12

От 6 до 11

10

12

14

Свыше 11,1

11

13

16

Расчет стоимости фильтрационного поля

В качестве примера расчета фильтрационного поля для септика своими руками можно привести следующие условия.

Условие примера:

  • Песчаный грунт.
  • Септик может обрабатывать 1м3 в сутки.
  • Залегание грунтовых вод – 2 метра.

Требуется провести расчет длины дренажных труб.

Итак:

Так как тип грунта и уровень залегания грунтовых вод известен, осталось узнать среднюю температуру в регионе за год. Этот показатель можно взять из данных статистики. Так, в Москве и регионах это значение равно -30C.

Из приведенной выше таблицы № 4 видно, что при двухметровой глубине залегания грунтовых вод и температуре 60С нагрузка, прикладываемая к 1 метру дренажной трубы, равна 20. Таким образом, длина трубы поля фильтрации для однокубового септика будет равняться 50 метрам (100 литров делим на коэффициент 20). Нагрузка на дренаж принимается с коэффициентом от 1,2-1,5 – это с учетом грунтовой подушки.

Результат: Длина дренажных труб для данного примера составит 41,7 м (50 расчетных метров делим на коэффициент 1,2).

Советы и нюансы при реализации проекта

Проводя работы по обустройству фильтрационного поля для септика своими руками, необходимо учитывать следующее:

  • Для выполнения полной биологической очистки воды поле фильтрации рекомендуется делать на суглинистой, песчаной почве или на супесях, но не на глине.
  • Если на вашем участке грунт глинистый, то дренажное поле будет неэффективно выполнять свои функции, так как глина очень неохотно пропускает влагу. В таком случае вам придется устраивать отдельный фильтрационный колодец с откачкой воды в водоем. Практика показала, что, если вы хотите вынуть глину до следующего слоя и сделать поле фильтрации, то это обойдется вам намного дороже, чем оборудование готового очистного сооружения.
  • Фильтрационное аэрационное поле работает по принципу самоочищения грунта. Но грунт не имеет возможности самовозобновляться поэтому для работы дренажа на постоянной основе необходимо монтировать вспомогательные очистные сооружения.
  • При большом потреблении воды жильцами дома для ее откачки из дренажа эффективнее всего сажать деревья.
  • Старайтесь не слишком злоупотреблять своей канализационной системой – не сливайте в канализацию слишком грязную воду, особенно с твердыми частицами. Бережное отношение намного увеличит срок эксплуатации ваших очистных сооружений.
  • Видео-ролик о монтаже полей фильтрации

    Видеоролик показывает, как установить септик «Тритон», а также как обустроить для него фильтрационное поле. Такую дренажную систему можно использовать для любых септиков, в том числе и для сделанных своими руками.

    Ознакомившись со статьей становится понятно, что сделать септик с полями фильтрации не так уж и сложно. Главное, учесть все особенности и нюансы, произвести правильный расчет и бережно относиться к системе.

Монтаж

На первом этапе для прокладки труб необходимо подготовить место. Вы можете выкопать один большой котлован или траншеи глубиной от 1 метра и более в зависимости от количества перфорированных труб.

Конструкции системы может быть квадратной или прямоугольной формы. Глубина котлована или траншей будет зависеть от уровня промерзания почвы в вашем климатическом поясе. Система должна быть уложена ниже этого уровня.

Далее правильно укомплектовать траншеи к установке. На дно каждой канавы насыпаем песчано-гравийный слой размером от 10см, затем еще раз слой крупного песка толщиной не менее 10см. После этого укладывается слой гравия (галька, щебень) в размере 0,4-0,5м.

На подготовленную базу прокладываются дренажные трубы из твердого пластика с уплотненными стенками. Сам процесс укладки не сложный, главное – правильно подобрать трубы. Они могут быть гладкими или гофрированными, с перфорированными отверстиями и текстильным слоем. Они готовы к использованию и продаются в магазине.

Либо изготовить самостоятельно, купив обыкновенные канализационные трубы и просверлить в них отверстия, диаметром 100-110мм. Гнущиеся трубы (ПВХ, силикон, резина, пластик и тд.) при оборудовании фильтрационного поля не используются. В процессе эксплуатации они могут деформироваться, вывести из строя септик. Для соединения разных элементов понадобятся комплект фитингов, уголки и тройники.

Трубы укладываются параллельно с равными интервалами относительно друг друга под углом 2см/м. От уклона расположения дренов зависит естественное движение жидкости. Процесс очистки стоков происходит за счет естественного и равномерного распределения через перфорационные отверстия труб по всей площади поля.

Обязательным условием при установке конструкции поля является закладка вентиляционной системы. Для вентиляционных стояков используются обычные канализационные трубы. Их устанавливают обычно на высоте от поверхности грунта не менее 0,5м в конце перфорированных дрен и оснащают защитными крышками для избежания попадания мусора. Данная система поставляет кислород внутрь трубы для поддержания жизнеспособности аэробных бактерий, которые участвуют в процессе разложения и очистки сточных вод.

После укладки труб, каждая ветка с боков и сверху засыпается слоем щебня примерно на 50мм. Укрывается слоем геотекстиля. И закрывается финишным слоем гравия. Это может быть песок или земля, которые достали в процессе копки траншей.

Альтернативные решения для вторичной очистки стоков

Далеко не каждый владелец участка сможет выполнять вторичную очистку стоков с помощью поля фильтрации. Основных причин этому две: наличие глинистого грунта и высокий уровень почвенных вод.

Часто наиболее оптимальным путем становится приобретение СБО — станции биологической очистки, которая не требует вторичной обработки стоков. Ее схема работы предполагает прохождение загрязненной жидкости через ряд резервуаров, оснащенных фильтрами, аэраторами и прочими устройствами. В результате этого процесса вода очищается на 98%. Как и в обычных септиках, основную функцию по разложению отходов выполняют аэробные микроорганизмы.

Другой вариант — создать автономную систему канализации с включением фильтрующего колодца. Однако для его строительства также необходимы некоторые условия. Например, почва не должна быть глинистой, а водоносный горизонт должен находиться на 1 м ниже дна резервуара.

Что такое поле фильтрации для септика — смотрите на видео:

Типовая схема устройства

Конструкция всех вариантов поля фильтрации состоит из нескольких частей:

  • Фильтрующая «подушка».
  • Вентиляционные стояки.
  • Сеть пластиковых дрен – дренажные трубы с отверстиями.
  • Коллектор – контрольный/распределительный колодец (можно выполнить самостоятельно из железобетонных колец или пластиковых емкостей или же приобрести готовый вариант). Без данного элемента системы можно обойтись, соединяя систему труб и септик напрямую.

В качестве дренажного слоя традиционно используются песок и гравий (галька, щебень). Для защиты дрен используется геотекситиль.

Схема канализационной системы с полем фильтрации

Обратите внимание на толщину дренажной подушки. Минимальным показателем принято считать общую толщину в 1 метр, на данной схеме она больше: щебень – 0.3-0.4 метра, песок – 0.8-1 метра.

Схема поля фильтрации площадью 4 х 3.75 метра. Расстояние между дренами – 1.5 метра, каждая из дренажных труб оснащается вентиляционным стояком. В качестве подземного фильтра используется «подушка» из песка и щебня с прослойкой геотекстиля

Иногда вместо поля фильтрации используется готовые устройства – инфильтраторы. Они могут выручить в ситуациях, когда есть дефицит свободной площади, а в грунте нет прослоек из суглинка с супесью и он обладает достаточной пропускной способностью. При желании можно одновременно установить несколько инфильтраторов, последовательно объединив их при помощи труб.

Схема локальной канализационной системы с инфильтратором

На полях фильтрации не рекомендуется разбивать цветники, так как их корневая система может повредить трубы. Для инфильтратора, напротив, декор из цветов является наиболее приемлемым вариантом

Как подобрать схему и выбрать место

При выборе септика необходимо учесть три основных фактора:

  • Тип установленного септика.

Степень очистки стоков у разных септиках отличается. Например, у станций биологической очистки (Топас, Астра, Евробион) он составляет 98%, поэтому установка ПФ не требуется. А для анаэробных септиков (заводских или самостоятельно сделанных, например, из бетонных колец или автомобильных шин, она необходима, так как стоки в них очищаются недостаточно.

  • Наличие свободной территории.
  • Требования к очистке.

Схема септика из трех камер (отстойник + камера анэробной очистки + накопительный колодец), выполненная из бетонных колец с полем фильтрации, оборудованным вентиляционной системой

Обычно все элементы канализации размещаются в одну линию, то есть поочередно выстраиваются в одном направлении от дома – сперва септик, затем поле фильтрации. Это означает, что при устройстве септика необходимо иметь ввиду, что часть свободной территории за ним будет отдано под строительство ПФ или инфильтратора. При объемном сбросе стоков работает принцип: чем «ветвистее» и длиннее сеть дренажных труб, тем эффективнее будет очистка.

Земляные работы – устройство траншей

На первом этапе работ осуществляется подготовка места под укладку перфорированных труб. Существует два пути:

  • Вырыть один большой котлован, благодаря чему будет удобнее устраивать дренаж и собирать конструкцию из труб.
  • Сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. Так же при устройстве канав необходимо помнить о небольшом уклоне, который будет позволять жидкости перемещаться естественным путем (самотеком). Величина уклона должна составлять 1.5-2 сантиметра на каждый погонный метр трубы.

Обычно дренажная конструкция состоит из 2-3 и более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 метров (меньшая длина будет явно недостаточной для обеспечения фильтрации всего объема воды).

При строительстве ПФ необходимо придерживаться строгой геометрии – котлованы имеют прямоугольную или квадратную форму, траншеи делаются одинаковой длиной, а трубы укладываются параллельно друг другу.

В нижнюю часть траншеи насыпается слой крупного песка толщиной от 10 сантиметров до 1 метра, далее на 0.4-0.5 метра идет слой гравия (гальки или щебня). Если необходимы водосборные дрены, то их размещают в грунте под слоем песка, но не менее чем на расстоянии 1 метра выше уровня грунтовых вод. Водосборные трубы будут вести к накопительному резервуару, который размещается в противоположной стороне от септика.

Укладка перфорированных труб

На фото представлена готовая к использованию гофрированная ПНД труба диаметром 110 миллиметров с перфорацией и фильтром из геотекстиля. Максимальная глубина заложения трубы составляет 5 метров

Вместе с трубами приобретается комплект фитингов, которые используются для соединения разных элементом. Также потребуются тройники и уголки.

Как грамотно наладить вентиляцию

Вентиляционная система необходима для того, чтобы внутрь труб попадал кислород, без которого аэробные бактерии потеряют свою жизнеспособность. Для установки вентиляционных труб подойдут обычные канализационные трубы, которые сверху прикрываются крышками для защиты от попадания мусора.

Если длина дрен не превышает 4 метров, то вентиляционные трубы устанавливаются в конце веток. Более длинные трубы стоит оснащать 2-4 стояками-«грибками», которые врезают в дрены при помощи тройников.

Минимальная высота вентиляционных труб составляет 0.5 метра. Обычно их стараются делать более аккуратными и декорируют так, чтобы сохранить эстетическую привлекательность садового ландшафта.


Поделитесь в соц.сетях:

Оцените статью:

(Пока оценок нет)
Загрузка...

Добавить комментарий

Ваш адрес email не будет опубликован.
